高壓帯頸對焊法蘭環連接面對焊法蘭盤

作者來源:對焊法蘭 ??來源：鑫翎公司??? 發布時間：2020-06-22

導讀：高壓帯頸對焊法蘭環連接面對焊法蘭盤的用途，技術要求，相關材質，參考價格，執行標準，生產方式，型號規格，理論重量，螺栓螺絲的選用產品樣式查看。

高壓帯頸對焊法蘭環連接面對焊法蘭盤

規格型號：DN40

壓力：PN32.0MPa【320壓力】

執行標準：HG/T20595-09,JB/T82/94,GB/T9115-2010,HG/T20592-2009、HG/T20615-2009、

密封面形式：RJ面，[環連接面，溝槽法蘭]

材質；F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321 ,904 ,904L,2520 ,2205 ,317L,2507。

價格：30408II材質￥275元一個單價不含稅不含運費。

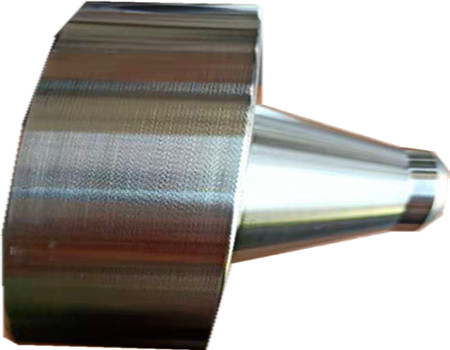

高壓帯頸對焊法蘭環連接面對焊法蘭盤產品圖片

對焊法蘭介紹

高壓帯頸對焊法蘭環連接面對焊法蘭盤是管件的一種，是指帶頸的并有圓管過渡的并與管子對焊連接的法蘭。高壓帯頸對焊法蘭環連接面對焊法蘭盤不易變形，密封好，應用廣泛，有相應的剛性與彈性要求和合理的對焊減薄過渡，焊口離接合面距離大，接合面免受焊接溫度變形。

技術要求

一、高壓帯頸對焊法蘭環連接面對焊法蘭盤的級別及其技術要求應符合HG/T20595-09,JB/T82/94,GB/T9115-2010,HG/T20592-2009、HG/T20615-2009、的相應要求。　

1、公稱壓力PN為0.25MP-1.0MPa的碳素鋼、奧氏體不銹鋼鍛件允許采用Ⅰ級鍛件。　

2、除以下規定外，公稱壓力PN為1.6MPa-6.3MPa的鍛件應符合Ⅱ級或Ⅱ級以上鍛件級別的要求。

3、符合以下情況之一者，應符合Ⅲ及鍛件的要求：

3-1 公稱壓力PN≥10.0MPa法蘭用鍛件；　

3-2 公稱壓力PN>4.0MPa的鉻鉬鋼鍛件；　

3-3 公稱壓力PN>1.6MPa且工作溫度≤-20攝氏度的鐵素體鋼鍛件。

二、鍛件或鍛軋工藝制成。當采用鋼板或型鋼制造時，必須符合下列要求：

　1、高壓帯頸對焊法蘭環連接面對焊法蘭盤應經超聲波探傷，無分層缺陷；　2、應沿鋼材軋制方向切割成條狀，經彎制對焊成圓環，并使鋼材的表面形成環的柱面。不得采用鋼板直接機加工成帶頸對焊法蘭；　3、圓環的對接焊縫應采用全熔透焊縫；　4、圓環的對接焊縫應進行焊后熱處理，并作100%射線或超聲波探傷，且射線探傷符合JB4730的II級要求，超聲波探傷符合 JB4730的I級要求。

三、高壓帯頸對焊法蘭環連接面對焊法蘭盤頸部外側斜度應不大于7o。對焊法蘭在生產和焊接時嚴格控制技術參數，保證能夠在生產和使用中充分發揮作用和價值。

應用范圍

高壓帯頸對焊法蘭環連接面對焊法蘭盤不易變形，密封好，應用廣泛，有相應的剛性與彈性要求和合理的對焊減薄過渡，焊口離接合面距離大，接合面免受焊接溫度變形，它采取比較復雜的嗽叭形體結構，適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道，一般用于PN大于2.5MPa的管道及閥門的連接；也用于輸送價格昂貴、易燃、易爆介質的管路上。

基本生產標準

常用生產標準：

化工部標準

HG/T20595-09,JB/T82/94,GB/T9115-2010,HG/T20592-2009、HG/T20615-2009、

國家標準

GB/T9115.1-2000、GB/T9115.2-2000、GB/T9115.3-2000、GB/T9115.4-2000、

機械部標準

JB/T86.2-94、

船用標準

CB/T47-1999

生產種類

鍛打（鍛造）、鑄造、模壓

連接形式與管子對焊連接。

產品特點: 外形美觀，表面平整光滑，耐酸堿，抗防腐，質感性能強，抗壓。

鑄造，模壓生產方式 :下料→亞氧爐加熱→沖壓成型。

鍛造生產方式: 下料→加熱→鍛造成型。

鍛打加工方式: 普車粗車→氬弧焊補焊→高精度數控車床車削→高精度數控鉆床鉆孔。

鑄造、模壓加工方式: 購買成型毛坯→高精度數控車床車削→氬弧焊補焊術（有裂紋或者塌陷等缺陷情況下）→高精度數控鉆床鉆孔。

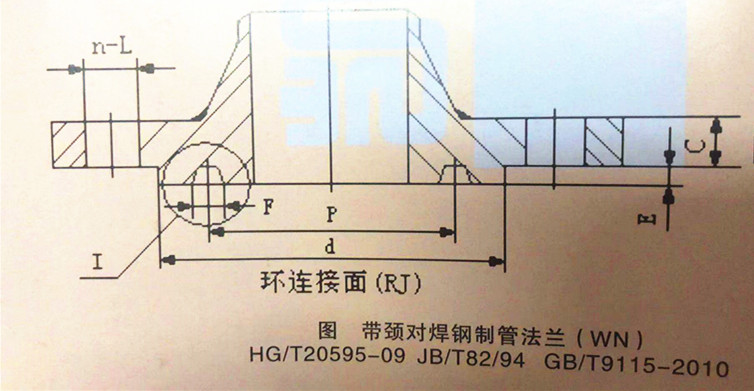

產品參數

規格型號	焊端管子外徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	選用螺栓型號	密封面直徑	環連接中心尺寸	環槽溝槽頂寬度	環槽溝槽深度	環槽溝槽圓角	法蘭厚度	法蘭內徑	法蘭高度	法蘭頸部直徑	法蘭焊端壁厚	直邊段	圓角半徑	法蘭理論重量
DN	A	D	K	L	n	Th	d	P	F	E	rmax	C	B	H	Nmax	S	H1	R	kg
10	17.2	125	85	18	4	m16						24	12	58	44	2.6	6	3	2.14
15	21.3	130	90	18	4	M16	70	40	9	6.5	0.8	26	14.9	60	48	3.2	6	3	2.53
20	26.9	145	100	22	4	M20					0.8	30	18.9	70	58	4	8	4
25	33.7	160	115	22	4	M20	82	50	9	6.5	0.8	34	23.7	78	68	5	8	4	5.18
32	42.4	175	130	26	4	M24					0.8	36	31.2	83	80	5.6	8	4
40	48.3	195	145	26	4	M24	108	75	9	6.5	0.8	38	35.7	88	92	6.3	10	6	8.65
50	60.3	210	160	26	8	M24	122	95	12	8	0.8	42	44.3	100	106	8	10	6	10.7
65	88.9	255	200	30	8	M27	152	110	12	8	0.8	51	67	120	138	11	12	6	19.5
80	101.6	275	220	30	8	M27	166	135	12	8	0.8	55	76.5	130	156	12.5	14	8	25.2
100	133	335	265	36	8	M33	198	160	12	8	0.8	65	101	145	186	16	16	8	42.5
125	168.3	380	310	36	12	M33	238	195	12	8	0.8	75	128.3	175	230	20	20	8	63.6
