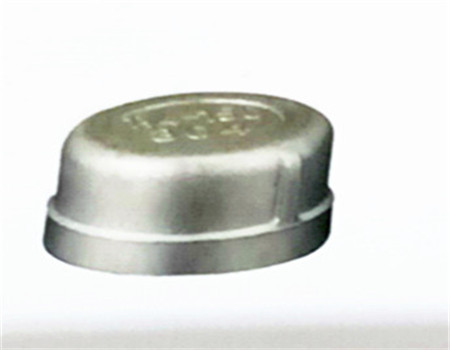

不銹鋼圓管帽
Stainless steel pipe cap

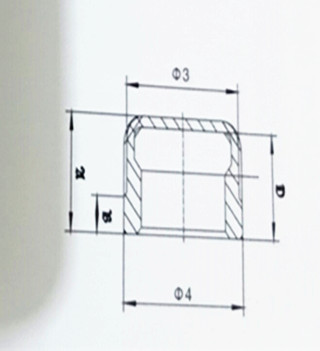

不銹鋼圓管帽主要外形尺寸
Main Outward Size of Stainless Steel Tube Cap
| SIZE | φ3 | φ4 | A | B | D |
| 1/8 | 12.2 | 13.9 | 15 | 5.5 | 12.6 |
| 1/4 | 14.9 | 16.9 | 15 | 6 | 12.6 |
| 3/8 | 18.4 | 20.2 | 16 | 6 | 13.6 |
| 1/2 | 24.9 | 26.9 | 20 | 6 | 17.5 |
| 3/4 | 29.9 | 31.9 | 22 | 7 | 19.5 |
| 1 | 37.9 | 39.9 | 26 | 8 | 23.5 |
| 1-1/4 | 46.4 | 48.9 | 28 | 9 | 25 |
| 1-1/2 | 52.9 | 55.4 | 30 | 10 | 26.5 |
| 2 | 64.9 | 67.4 | 34 | 11 | 30.5 |
| 2-1/2 | 80 | 84 | 39 | 13 | 35.5 |
| 3 | 94.5 | 98 | 42 | 15 | 38 |
備注：以上為參考尺寸
