甲型平焊法蘭NB/T47021-201（16壓力）
作者來源:平焊法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-08-19
導讀：PN1.6MPa（16壓力）甲型平焊法蘭NB/T47021-2012尺寸 甲型平焊法蘭型號 甲型平焊法蘭外徑 甲型平焊法蘭螺栓孔中心距 甲型平焊法蘭密封面大小 甲型平焊法蘭凹槽尺寸 甲型平焊法蘭凸面尺寸

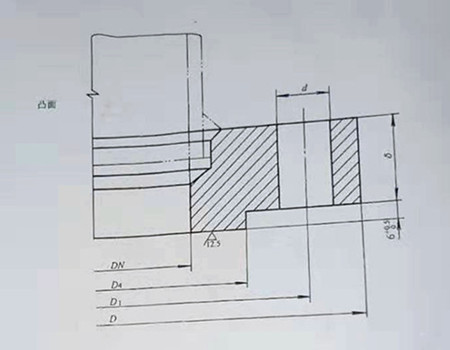

PN1.6MPa（16壓力）甲型平焊法蘭NB/T47021-2012尺寸
|
甲 型 平 焊 法 蘭 型號 |
甲 型 平 焊 法 蘭 外徑 |
甲 型 平 焊 法 蘭 螺 栓 孔 中 心距 |
甲 型 平 焊 法 蘭 密 封 面 大 小 |
甲 型 平 焊 法 蘭 凹 槽 尺 寸 |
甲 型 平 焊 法 蘭 凸 面 尺 寸 |
甲 型 平 焊 法 蘭 厚 度 |
螺 栓 孔 大 小 |
選 用 螺 栓 規 格 |
螺 栓 數 量 |
|---|---|---|---|---|---|---|---|---|---|
| DN | D | D1 | D2 | D3 | D4 | ∮ | d | Th | n |
| 300 | 430 | 390 | 355 | 345 | 342 | 30 | 23 | m20 | 16 |
| 350 | 480 | 440 | 405 | 395 | 392 | 32 | 23 | m20 | 16 |
| 400 | 530 | 490 | 455 | 445 | 442 | 36 | 23 | m20 | 20 |
| 450 | 580 | 540 | 505 | 495 | 492 | 40 | 23 | m20 | 24 |
| 500 | 630 | 590 | 555 | 545 | 542 | 44 | 23 | m20 | 28 |
| 550 | 680 | 640 | 605 | 595 | 592 | 50 | 23 | m20 | 36 |
| 600 | 730 | 690 | 655 | 645 | 642 | 54 | 23 | m20 | 40 |
| 650 | 780 | 740 | 705 | 695 | 692 | 58 | 23 | m20 | 44 |
注意：以上所有尺寸代表單位為毫米，如有疑問歡迎咨詢本公司了解更多關于甲型平焊法蘭尺寸。
