美標法蘭焊接接頭與坡口尺寸
作者來源:不銹鋼法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-07-24
導讀：1.主題內容與適用范圍 本標準規定了美標法蘭和鋼管連接的焊接接頭與坡口尺寸。 本標準適用于HG/T20615所有規定的美標法蘭。 2，引用標準 HG/T20615 【美標法蘭形式，參數（美洲體系）
1.主題內容與適用范圍
本標準規定了美標法蘭和鋼管連接的焊接接頭與坡口尺寸。本標準適用于HG/T20615所有規定的美標法蘭。
2，引用標準
HG/T20615 【美標法蘭形式，參數（美洲體系）】3，美標帯頸平焊法蘭
帯頸平焊法蘭與鋼管連接的焊接接頭應符合（圖一）要求，

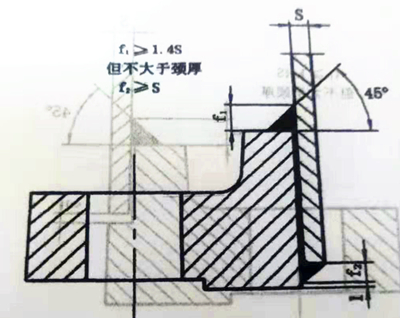

圖一
4，美標承插焊法蘭
承插焊法蘭與鋼管連接的焊接接頭應符合（圖二）要求，

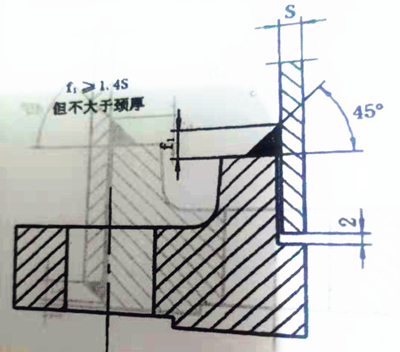

圖二
5，美標帯頸對焊法蘭
帯頸對焊法蘭與鋼管連接的焊接端和坡口尺寸應符合（圖三，圖四）的要求。如帯頸對焊法蘭的直邊段厚度超過其對接的鋼管的壁厚1MM以上時，法蘭的直邊段應在內徑處削薄段的斜度應小于等于1；3，如（圖五）所示。

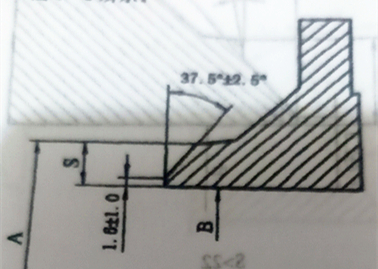

圖三

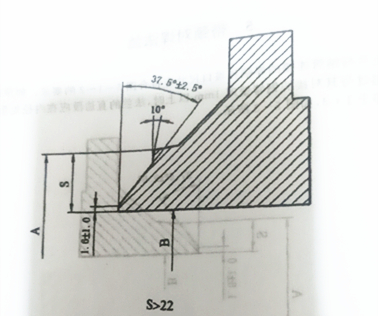

圖四
圖中：A-法蘭焊接端外徑【鋼管外徑】B-法蘭內徑【等于鋼管的公稱內徑】S-法蘭焊端壁厚【等于鋼管的公稱壁厚】
注意，當法蘭與公稱壁厚小于等于4.8mm的鐵素體鋼管或者小于等于3.2mm奧氏體鋼管連接時，鈍邊可以取消。

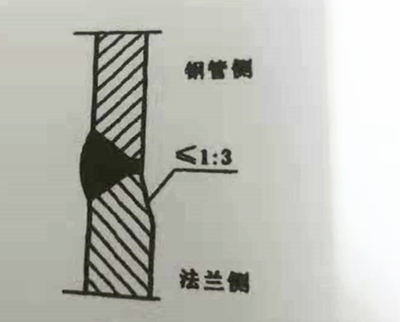

圖五
6，大直徑法蘭
大直徑法蘭與鋼管連接的焊接接頭，和坡口尺寸應符合【圖六】的要求。

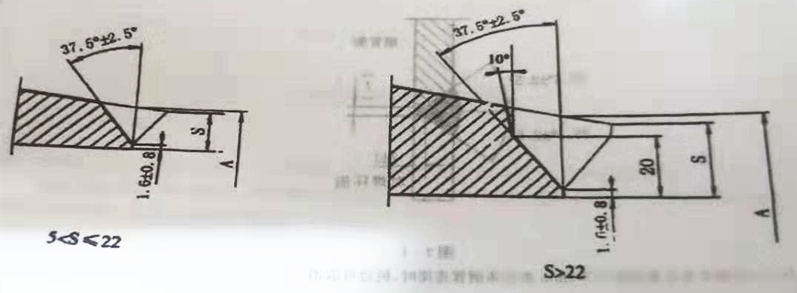

圖六
7，對焊環
對焊環松套法蘭的對焊環與鋼管連接的焊接接頭和坡口尺寸應符合【圖七】的要求。

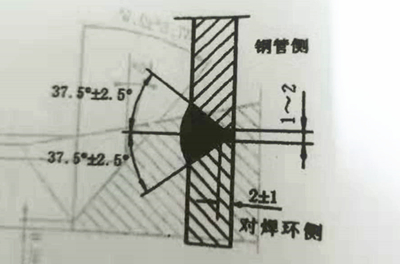

圖七
注意：當對焊環與公稱壁厚小于等于3.2mm奧氏體鋼管連接時，鈍邊可以取消。
