美標帯頸法蘭規格尺寸
作者來源:對焊法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-08-14
導讀：美標帯頸平焊法蘭Class300(PN5.0mpa)帶頸平焊鋼制管 法蘭尺寸 對照表 DN NPS 鋼 管 外 徑 A 法 蘭 外 徑 D 螺 栓 孔 中 心 圓 直 徑 K 螺 栓 孔 直 徑 L 螺 栓 大 小 Th 螺 栓 孔 數 量 n 法 蘭 厚 度

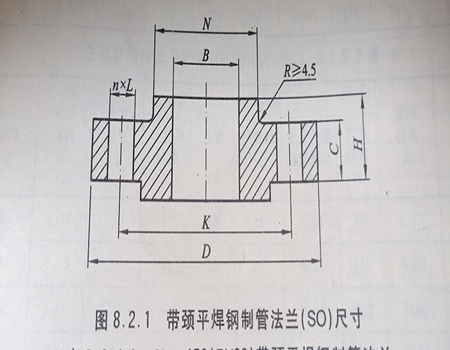

美標帯頸平焊法蘭Class300(PN5.0mpa)帶頸平焊鋼制管法蘭尺寸對照表
| DN | NPS |
鋼 管 外 徑 A |
法 蘭 外 徑 D |
螺 栓 孔 中 心 圓 直 徑 K |
螺 栓 孔 直 徑 L |
螺 栓 大 小 Th |
螺 栓 孔 數 量 n |
法 蘭 厚 度 C |
法 蘭 內 徑 B |
法 蘭 頸 部 大 小 N |
法 蘭 高 度 H |
| 15 | 1/2 | 21.3 | 95 | 66.7 | 16 | M14 | 4 | 12.7 | 22.5 | 38 | 21 |
| 20 | 3/4 | 26.9 | 115 | 82.6 | 18 | M16 | 4 | 14.3 | 27.5 | 48 | 24 |
| 25 | 1 | 33.7 | 125 | 88.9 | 18 | M16 | 4 | 15.9 | 34.5 | 54 | 25 |
| 32 | 1 1/4 | 42.4 | 135 | 98.4 | 18 | M16 | 4 | 17.5 | 43.5 | 64 | 25 |
| 40 | 1 1/2 | 48.3 | 155 | 114.3 | 22 | M20 | 4 | 19.1 | 49.5 | 70 | 29 |
| 50 | 2 | 60.3 | 165 | 127 | 18 | M16 | 8 | 20.7 | 61.5 | 84 | 32 |
| 65 | 2 1/2 | 76.1 | 190 | 149.2 | 22 | M20 | 8 | 23.9 | 77.6 | 100 | 37 |
| 80 | 3 | 89 | 210 | 168.3 | 22 | M20 | 8 | 27 | 90.5 | 117 | 41 |
| 100 | 4 | 114.3 | 255 | 200 | 22 | M20 | 8 | 30.2 | 116 | 146 | 46 |
| 125 | 5 | 139.7 | 280 | 235 | 22 | M20 | 8 | 33.4 | 143.5 | 178 | 49 |
| 150 | 6 | 168.3 | 320 | 269.3 | 22 | M20 | 12 | 35 | 170.5 | 206 | 51 |
| 200 | 8 | 219.1 | 380 | 330.2 | 26 | M24 | 12 | 39.7 | 221.5 | 260 | 60 |
| 250 | 10 | 273 | 445 | 387.4 | 30 | M27 | 16 | 46.1 | 276.5 | 321 | 65 |
| 300 | 12 | 323.9 | 520 | 450.8 | 33 | M30 | 16 | 49.3 | 328 | 375 | 71 |
| 350 | 14 | 355.6 | 585 | 514.4 | 33 | M30 | 20 | 52.4 | 360 | 425 | 75 |
| 400 | 16 | 406.4 | 650 | 571.5 | 36 | M33 | 20 | 55.6 | 411 | 483 | 81 |
| 450 | 18 | 457 | 710 | 628.6 | 36 | M33 | 24 | 58.8 | 462 | 533 | 87 |
| 500 | 20 | 508 | 775 | 685.8 | 36 | M33 | 24 | 62 | 513.5 | 587 | 94 |
| 600 | 24 | 610 | 915 | 812.8 | 42 | M39x3 | 24 | 68.3 | 616.5 | 702 | 105 |
