對焊法蘭廠家介紹對焊法蘭

美標對焊法蘭圖片樣式如下圖

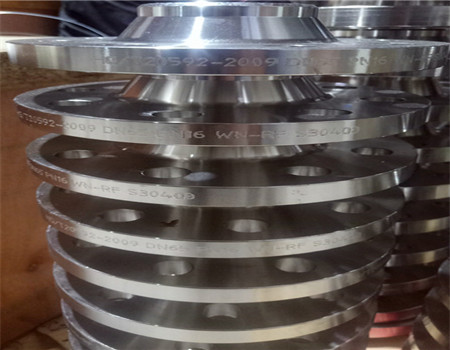

國標對焊法蘭圖片樣式如下圖

中文名對焊法蘭外文名 Welded flange 螺栓孔數量 4個-48個 螺紋 M10-M27 法蘭外徑 75mm-2190mm

對焊法蘭介紹

對焊法蘭是管件的一種，是指帶頸的并有圓管過渡的并與管子對焊連接的法蘭。對焊法蘭不易變形，密封好，應用廣泛，有相應的剛性與彈性要求和合理的對焊減薄過渡，焊口離接合面距離大，接合面免受焊接溫度變形。

適用范圍

對焊法蘭不易變形，密封好，應用廣泛，有相應的剛性與彈性要求和合理的對焊減薄過渡，焊口離接合面距離大，接合面免受焊接溫度變形，它采取比較復雜的嗽叭形體結構，適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道，一般用于PN大于2.5MPa的管道及閥門的連接；也用于輸送價格昂貴、易燃、易爆介質的管路上。

對焊法蘭技術要求

一、對焊法蘭的級別及其技術要求應符合JB4726-4728的相應要求。

1、公稱壓力PN為0.25MP-1.0MPa的碳素鋼、奧氏體不銹鋼鍛件允許采用Ⅰ級鍛件。
　
2、除以下規定外，公稱壓力PN為1.6MPa-6.3MPa的鍛件應符合Ⅱ級或Ⅱ級以上鍛件級別的要求。
　
3、符合以下情況之一者，應符合Ⅲ及鍛件的要求。
　
（3-1）公稱壓力PN≥10.0MPa法蘭用鍛件。
　
（3-2）公稱壓力PN>4.0MPa的鉻鉬鋼鍛件。
　
（3-3）公稱壓力PN>1.6MPa且工作溫度≤-20攝氏度的鐵素體鋼鍛件。

二、對焊法蘭一般采用鍛件或鍛軋工藝制成。當采用鋼板或型鋼制造時，必須符合下列要求：

1、對焊法蘭應經超聲波探傷，無分層缺陷。
　
2、應沿鋼材軋制方向切割成條狀，經彎制對焊成圓環，并使鋼材的表面形成環的柱面。不得采用鋼板直接機加工成帶頸對焊法蘭。

3、圓環的對接焊縫應采用全熔透焊縫。
　
4、圓環的對接焊縫應進行焊后熱處理，并作100%射線或超聲波探傷，且射線探傷符合JB4730的II級要求，超聲波探傷符合 JB4730的I級要求。

三、對焊法蘭的頸部外側斜度應不大于7o。對焊法蘭在生產和焊接時嚴格控制技術參數，保證能夠在生產和使用中充分發揮作用和價值。

對焊法蘭生產標準

常用生產標準：

化工部標準HG/T20592-2009、HG/T20615-2009、

國家標準GB/T9115.1-2000、GB/T9115.2-2000、GB/T9115.3-2000、GB/T9115.4-2000、

機械部標準JB/T86.2-94、

船用標準CB/T47-1999

對焊法蘭生產材料

WCB（碳鋼）、LCB（低溫碳鋼）、LC3（3.5%鎳鋼）、WC5(1.25%鉻0.5%鉬鋼）、WC9（2.25%鉻）、C5（5%鉻%鉬）、C12（9%鉻1%鉬）、CA6NM(4（12%鉻鋼）、CA15(4）（12%鉻）、CF8M（316不銹鋼）、CF8C（347不銹鋼）、CF8（304不銹鋼）、CF3（304L不銹鋼）、CF3M（316L不銹鋼）、CN7M（合金鋼）、M35-1（蒙乃爾）、N7M（哈斯特鎳合金B(yǎng)）、CW6M（哈斯塔鎳合金C）、CY40（因科鎳合金）。

對焊法蘭標記與用途

對焊法蘭在管道工程中,對焊法蘭法蘭主要用于管道的連接.在需要連接的管道,各種安裝一片對焊法蘭盤,低壓管道可以使用絲接對焊法蘭4公斤以上壓力的使用焊接法蘭兩片對焊法蘭盤之間加上密封墊,然后用螺栓緊固.不同壓力的法蘭有不同的厚度和使用不同的螺栓水泵和閥門在和管道連接時,這些器材設備的局部,也制成相對應的法蘭形狀也稱為法蘭連接.凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件一般都稱為“法蘭”,如通風管道的連接,這一類零件可以稱為“法蘭類零件”但是這種連接只是一個設備的局部,如法蘭和水泵的連接,就不好把水泵叫“對焊法蘭類零件”。

對焊法蘭應按公稱通徑,公稱壓力,密封面形式代號,配用的鋼管系列代號（配用米制管代號為“系列2”,配用英制管不標記）和標準編號進行標記

標記示例

公稱通徑80mm,公稱壓力4.0MPa（25bar）的凸面對焊鋼制管法蘭（配用米制管）。

　　對焊法蘭 DN80－PN40 M（系列2） GB/T9115.2－2000。

　　公稱通徑100mm,公稱壓力5.0MPa（25bar）的突面帶頸平焊鋼制管法蘭（配用英制管）。

　　對焊法蘭 DN100－PN50 RF GB/T9116.1－2000。

　　對焊法蘭是一種盤狀零件,在管道工程中最為常見,法蘭都是成對使用的。
